Portes i finestres d'aluminis'utilitzen àmpliament en arquitectura residencial, comercial, industrial i de gran alçada perquè combinen resistència estructural, flexibilitat de disseny, resistència a la intempèrie, baixos requisits de manteniment i compatibilitat amb sistemes de vidre moderns. L'especificació més eficaç, però, no és només una qüestió d'escollir l'alumini. La sèrie de marcs, el grau d'aliatge, la configuració d'obertura, l'acumulació de vidre, la separació tèrmica, els segells, el maquinari, el tractament superficial, el drenatge i els detalls d'instal·lació influeixen en el rendiment final d'una obertura completada. Aquesta guia explica com funcionen junts aquests elements, com comparar configuracions comunes, com combinar un sistema amb un entorn de l'edifici i com evitar errors d'especificació que poden reduir la comoditat o el rendiment del servei.
Taula de continguts
Feu clic a qualsevol secció per saltar directament al tema.
- 1. Per què és important l'elecció del material a les obertures modernes
- 2. Comprensió del sistema estructural
- 3. Com afecta la selecció d'aliatges al rendiment
- 4. Com funcionen la sèrie de marcs i la profunditat del perfil
- 5. Escollir entre configuracions d'obertura
- 6. Rendiment tèrmic i control meteorològic
- 7. Vidres, segells, maquinari i drenatge
- 8. Tractament superficial i aspecte a llarg termini
- 9. Coincidència de sistemes amb aplicacions de construcció
- 10. Com llegir una especificació tècnica
- 11. Errors comuns d'especificació i instal·lació
- 12. Per què és important la fabricació de precisió
- 13. Un marc pràctic de selecció
- 14. Preguntes freqüents
Per què és important l'elecció del material a les obertures modernes
Una finestra o una porta és més que un marc al voltant d'un vidre. Forma part de l'envoltant de l'edifici, afecta la manera com les persones viuen un espai interior i ha de treballar sota cicles d'obertura repetits, temperatures canviants, pressió del vent, pluja, llum solar i neteja diària.
És per això que s'ha de considerar la selecció del material juntament amb el disseny del sistema. L'alumini és atractiu per a aplicacions arquitectòniques perquè ofereix una combinació útil de força, estabilitat dimensional, flexibilitat de fabricació i pes estructural relativament baix. També es pot extruir en seccions complexes, cosa que permet als dissenyadors i fabricants integrar cambres, butxaques de vidre, vies de drenatge, juntes, ubicacions de fixació i altres característiques funcionals en un sistema de perfil coordinat.
Per a un projecte residencial, això es pot traduir en línies de visió primes i ventilació pràctica. Per a un edifici comercial, les prioritats poden canviar cap a zones de vidre més grans, cicles d'obertura repetits, maquinari més fort o control més estricte del moviment de l'aire i l'aigua. En un entorn costaner, la protecció de la superfície i la resistència a la corrosió esdevenen especialment importants. En una regió de fort vent, la geometria del perfil, el reforç, la selecció de vidre i l'ancoratge mereixen una atenció especial.
Els perfils transfereixen les càrregues del vidre, el maquinari, la pressió del vent i les forces operatives a l'estructura de l'edifici.
Els marcs, els segells, els canals de drenatge i els vidres funcionen junts per limitar el moviment no desitjat d'aire i aigua.
Les dimensions del perfil, les línies de visió, l'acabat, el color i l'estil d'obertura influeixen en el llenguatge visual d'una façana.
El maquinari i la geometria del marc determinen la facilitat amb què la unitat s'obre, tanca, bloqueja, ventila i roman alineada.
Per tant, els sistemes més forts no estan definits per una única característica. El rendiment ve de la coordinació. Un aliatge d'alta qualitat no pot compensar el mal drenatge. Un marc fort no pot crear un segell fiable si la geometria de la faixa és inexacta. Un vidre excel·lent no pot superar una junta perimetral mal instal·lada. El conjunt complet s'ha de considerar com una obertura dissenyada.
Comprensió del sistema estructural
La lògica estructural bàsica d'una obertura d'alumini és senzilla: els perfils extruïts creen el marc i les seccions mòbils, el vidre es manté dins de butxaques dedicades, el maquinari es col·loca en zones reforçades i els components de segellat tanquen els buits previstos entre les peces fixes i mòbils.
El que fa que el sistema sigui sofisticat és la interacció entre aquests elements. Un perfil que sembla compacte des de l'exterior pot contenir múltiples cambres internes. Aquestes cambres poden ajudar amb la rigidesa, l'encaminament del drenatge, la col·locació d'elements de fixació o la separació tèrmica. Per tant, la geometria real del perfil pot explicar una història tècnica molt més útil que la sola superfície visible.
Marcs fixos i seccions operables
El marc perimetral fix estableix la connexió entre l'obertura i el mur. Necessita mantenir la seva geometria mentre resisteix les càrregues transferides a través de la faixa i el vidre. Les seccions operables, en canvi, han d'equilibrar la rigidesa amb el moviment. Les seves dimensions han de romandre prou estables perquè el maquinari funcioni correctament i perquè els segells mantinguin un contacte constant.
La butxaca de vidre
La butxaca de vidre determina com s'asseu, suporta, reté i segella el vidre. Una butxaca ben dissenyada suporta el vidre correctament mentre deixa espai per a les juntes, els blocs de fixació, les provisions de drenatge i el gruix de vidre necessari. La compatibilitat entre l'acumulació de vidre i el sistema de perfils s'ha de comprovar sempre abans de la fabricació.
Juntes i punts de connexió
Les juntes de cantonada i les connexions mecàniques sovint es passen per alt durant la comparació visual perquè no són la part més òbvia d'una obertura acabada. No obstant això, poden influir en l'alineació, la rigidesa, la continuïtat del segellat i el funcionament a llarg termini. El tall de precisió i el muntatge precís de les cantonades importen especialment quan s'instal·len múltiples unitats en una façana contínua.
Per als equips de projecte, un hàbit útil és sol·licitar un dibuix de secció complet en lloc d'avaluar el marc només a partir de fotografies. Una secció pot revelar la profunditat del perfil, la disposició de la cambra, el marge de vidre, la ubicació de la barrera tèrmica, la ruta de drenatge, la posició de la junta i la interfície de maquinari en una sola vista.
Portes i finestres d'aluminis'entenen millor com a conjunts dissenyats. La frase pot semblar senzilla, però el sistema tècnic real pot variar significativament segons la sèrie de perfils, l'estil d'obertura, l'aliatge, el vidre, el disseny tèrmic, els segells i els requisits ambientals.
Com afecta la selecció d'aliatges al rendiment
No tots els perfils d'alumini tenen les mateixes característiques mecàniques. La família d'aliatges i el tremp influeixen en la força, el comportament de rendiment, l'allargament, la resposta al mecanitzat i la forma en què es pot dissenyar un perfil en funció d'un requisit de càrrega particular.
Per als sistemes arquitectònics, dos graus que es consideren freqüentment són 6063-T5 i 6061-T6. No són intercanviables en totes les aplicacions. L'elecció correcta depèn de la geometria del perfil requerida, la condició de càrrega, el mètode de fabricació i l'especificació del projecte.
| Grau del material | Personatge típic | Consideració típica del disseny | On pot ser útil |
|---|---|---|---|
| 6063-T5 | Forta aptitud per extrusió de perfils amb bones característiques d'acabat superficial | Útil per a molts perfils arquitectònics convencionals i extrusions detallades | Sistemes residencials i comercials generals |
| 6061-T6 | Major resistència mecànica i més fort potencial de càrrega | Pot suportar requisits estructurals més exigents quan es dissenyen correctament | Seccions més grans, vidres més pesats o aplicacions que requereixen una capacitat estructural més gran |
La força és només un criteri de selecció
Un aliatge més fort no crea automàticament una millor obertura. Si un perfil és innecessàriament pesat per a la seva funció, és possible que altres parts del sistema no siguin millors simplement perquè la resistència del material és més alta. Encara s'han d'avaluar la geometria del perfil, el gruix de la paret, la llum, l'espai entre suports, el pes del vidre, la disposició del maquinari i l'ancoratge.
La pregunta més útil no és "Quin aliatge és més fort?" però "Quin aliatge admet el disseny requerit amb una geometria i una consistència de fabricació adequades?" Aquest canvi condueix a millors decisions d'enginyeria perquè connecta les propietats del material amb les condicions reals d'aplicació.
Traçabilitat i consistència del material
Per a projectes més grans, és important la coherència entre els lots de producció. L'aliatge i el tremp seleccionats s'han de definir clarament a l'especificació tècnica i els registres de producció han de permetre distingir els materials aprovats dels substituts. La consistència és especialment rellevant quan el mecanitzat de perfils, l'anoditzat o el recobriment es realitza en diverses etapes de producció.
- Defineix l'aliatge i el tremp:Eviteu utilitzar termes amplis com ara "alumini d'alta resistència" sense una designació tècnica.
- Relaciona la secció amb la càrrega:La selecció del material i la geometria del perfil s'han de considerar conjuntament.
- Reviseu els requisits de fabricació:El tall, el mecanitzat, la unió i l'acabat poden afectar el rendiment pràctic del component acabat.
- Mantenir els registres alineats:Les especificacions del material han de coincidir amb els dibuixos de producció i la documentació d'inspecció.
Com funcionen la sèrie de marcs i la profunditat del perfil
Les sèries de marc s'utilitzen sovint per descriure l'amplada nominal o la família estructural d'un perfil d'alumini. Ofereixen als compradors i dissenyadors un punt de partida convenient per a la comparació, però el número de sèrie per si sol no defineix el rendiment complet d'una finestra o porta.
Un marc més profund pot oferir més espai intern per a cambres, vidre, segells, reforços o components de trencament tèrmic. Un perfil més compacte pot oferir proporcions visuals més primes. Cap dels dos enfocaments és universalment superior. L'equilibri correcte depèn de l'edifici, la configuració del vidre, l'amplitud estructural, l'exposició a la intempèrie i l'objectiu del disseny.
| Variable de disseny | Què Influeix | Per què importa |
|---|---|---|
| Profunditat del perfil | Rigidesa de la secció, allotjament del vidre, geometria del sistema | Les seccions més profundes poden proporcionar espai estructural i funcional addicional |
| Gruix de paret | Rigidesa local, comportament de mecanitzat, força de connexió | Un disseny de secció inadequat pot crear distorsió o un suport de maquinari deficient |
| Distribució de la cambra | Força, drenatge, estratègia tèrmica | La geometria interna afecta més que l'aparença |
| Mida de butxaca de vidre | Compatibilitat de vidre i disposició de segellat | El marc ha de suportar correctament l'acumulació de vidre especificada |
Per què una mateixa sèrie pot actuar de manera diferent
Dos productes que porten la mateixa designació de sèrie nominal poden diferir en aliatge, gruix de paret, disseny de cambra, sistema de maquinari, configuració de vidre i construcció de trencament tèrmic. Per tant, els números de sèrie s'han de tractar com a identificadors dins d'un sistema en lloc d'etiquetes de rendiment universals.
Per a la compra tècnica i la coordinació del disseny, és útil comparar els dibuixos de secció junts. Això fa que sigui més fàcil identificar diferències que són difícils de jutjar només a partir dels noms dels productes.
Escollir entre configuracions d'obertura
L'estil d'obertura afecta directament la ventilació, la neteja, les línies de visió, les càrregues de maquinari, la gestió de l'aigua i com l'obertura interactua amb l'habitació o la façana. Una configuració adequada comença amb l'ús previst i no només amb l'aparença.
El funcionament amb frontisses pot proporcionar una ventilació eficaç i una àrea d'obertura clara. És útil quan el flux d'aire directe i el funcionament pràctic són prioritats.
Les fulles lliscants es mouen dins del seu propi pla, cosa que pot ser útil quan l'espai lliure exterior o interior per a una banda oscil·lant és limitat.
El funcionament amb frontisses superior pot permetre la ventilació alhora que ajuda a gestionar la pluja lleugera quan la geometria d'obertura i els segells estan dissenyats correctament.
Diversos panells enllaçats poden crear una àmplia obertura quan el projecte requereix una connexió més forta entre els espais interiors i exteriors.
Sistemes de tancaments
Les unitats de tancament poden proporcionar un camí de flux d'aire relativament directe i s'utilitzen habitualment quan la ventilació és important. Com que la faixa es projecta en la direcció d'obertura, els dissenyadors haurien de comprovar la col·locació dels mobles, els camins de circulació, l'accés a la neteja i l'abast del maquinari.
Sistemes lliscants
Les unitats lliscants es seleccionen sovint on es desitja un moviment d'obertura que estalviï espai. L'alineació de la pista, la qualitat del rodet, el drenatge i la relació entre el panell mòbil i el marc són fonamentals per a un bon funcionament. Un sistema lliscant no s'ha de jutjar només per la fluïdesa que es mou una mostra d'exposició quan és nova; La geometria de la pista a llarg termini i el manteniment del maquinari també són importants.

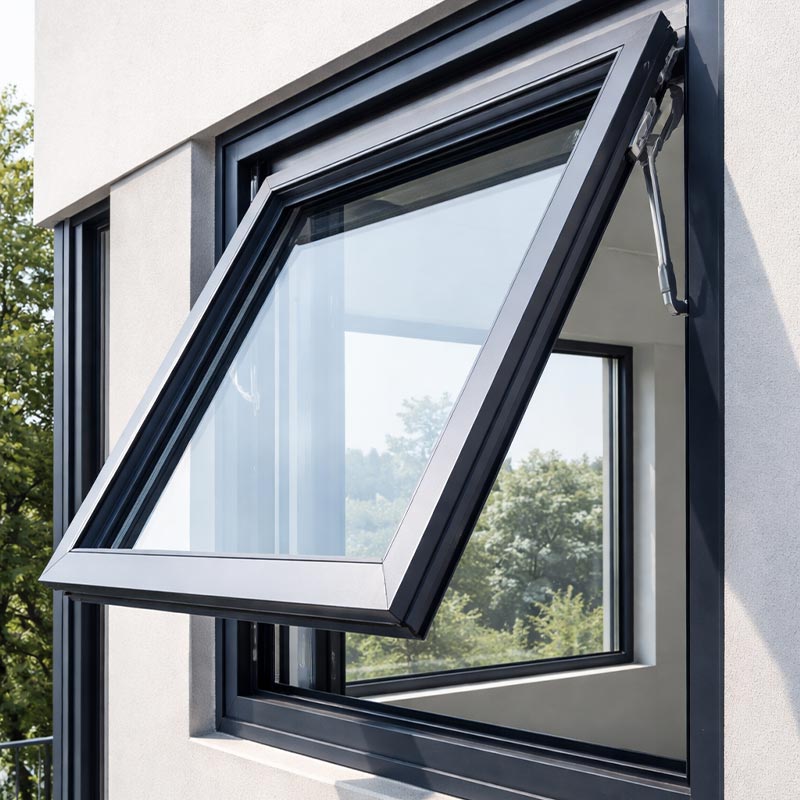

Tendal i configuracions especialitzades
Les finestres de tendal poden ser pràctiques per a una ventilació controlada i poden crear un ritme de façana característic. Les configuracions especialitzades també poden combinar diferents modes d'obertura, com ara les funcions de corredissa i abatibles, per adaptar-se a dissenys complexos d'habitacions.
Rendiment tèrmic i control meteorològic
El rendiment tèrmic no està determinat només per l'alumini. La pregunta important és com es mou la calor a través del conjunt complet i com el marc, el vidre, els segells, els separadors i la construcció circumdant gestionen aquest moviment.
L'alumini tradicional és altament conductor. Per als edificis que requereixen un rendiment tèrmic millorat, els sistemes trencats tèrmicament poden interrompre el camí conductor directe a través del marc utilitzant un separador de baixa conductivitat entre parts de la secció metàl·lica. Les barreres tèrmiques basades en PA66 s'utilitzen habitualment per a aquest propòsit.
Per què importen els trencaments tèrmics
El propòsit bàsic d'un trencament tèrmic és reduir la transferència directa de calor a través del marc. Un sistema dissenyat correctament també pot millorar el comportament de la temperatura de la superfície interior i reduir la probabilitat de condensació en condicions interiors i exteriors adequades.
Tanmateix, el rendiment del trencament tèrmic depèn de més que simplement afegir una cinta aïllant. La geometria de la barrera tèrmica, la continuïtat a les cantonades, el disseny de la vora del vidre, les interfícies de maquinari, la profunditat del marc, els segells i la instal·lació influeixen en el resultat real.
Resistència a l'aire, l'aigua i el vent
El rendiment meteorològic s'ha d'avaluar com un sistema. Els segells de compressió, els canals de drenatge, les juntes, les interfícies de vidre, la gestió de la pressió, les juntes de cantonada i la geometria del marc contribueixen al resultat final.
La resistència al vent depèn igualment de la configuració completa. La rigidesa del perfil, les dimensions del vidre, l'espai entre els montants, el reforç, l'ancoratge i l'alçada de l'edifici poden canviar substancialment els requisits de disseny. Per tant, una especificació de producte que no identifiqui el context de la prova o del disseny s'ha d'interpretar amb cura.
| Àrea d'actuació | Components clau | Enfocament típic d'enginyeria |
|---|---|---|
| Tèrmica | Barrera tèrmica, geometria del marc, vidre, separador, segells | Reduir els camins de calor conductors i convectius |
| Estanquitat a l'aire | Juntes, juntes de cantonada, compressió de maquinari | Mantenir un segellat continu en funcionament i moviment |
| Estanquitat a l'aigua | Canals de drenatge, camins de plorar, segells, control de pressió | Dirigiu l'aigua incidental lluny de les superfícies interiors |
| Resistència al vent | Rigidesa del perfil, vidre, reforç, ancoratges | Controlar la flexió i mantenir un funcionament segur sota càrrega |
Per als edificis sensibles al clima, aquest enfocament global del sistema és especialment important. Una especificació hauria d'explicar quines parts del conjunt contribueixen al rendiment requerit en lloc de presentar un número de rendiment aïllat sense context.
Vidres, segells, maquinari i drenatge
El marc és només una part d'una obertura. El vidre, els segells, el maquinari i el drenatge poden determinar si la unitat acabada funciona com s'esperava en l'ús diari.
Configuració de vidre
El gruix del vidre, el nombre de vidres, l'amplada de la cavitat, la selecció del recobriment, la configuració acústica i els requisits de seguretat s'han de tenir en compte en relació amb el sistema de perfils. El vidre més pesat augmenta la càrrega que suporta la faixa i el maquinari, de manera que s'ha de verificar la compatibilitat en lloc d'assumir-se.
Per exemple, una unitat de vidre aïllat de diversos panells pot millorar el rendiment tèrmic i acústic, però el marc ha de tenir prou profunditat de butxaca de vidre i capacitat estructural per suportar l'acumulació seleccionada. Per tant, la selecció del vidre s'ha de fer juntament amb la selecció del marc.
Segells i juntes
Els segells mantenen el contacte entre components que necessiten una separació controlada. Els sistemes de segellat basats en EPDM s'utilitzen àmpliament en aplicacions arquitectòniques perquè ofereixen característiques útils d'intempèrie quan s'especifiquen i s'instal·len correctament.
La geometria del segell també és important. Una junta s'ha de comprimir prou per mantenir la continuïtat, però no sobrecarregar-se fins al punt que el seu funcionament es faci innecessàriament difícil. La unió de les cantonades, la longitud de la junta, la col·locació de les juntes i la qualitat de la instal·lació contribueixen a la fiabilitat del segellat.
Maquinari
Les frontisses, els panys, els corrons, les nanses, els restrictors, les estances de fricció i els sistemes multipunt s'han d'adaptar a la mida i el pes de la faixa. La capacitat del maquinari s'ha de tenir en compte juntament amb la freqüència de funcionament i l'exposició ambiental.
Drenatge
Un marc correctament drenat no intenta que totes les superfícies estiguin totalment seques. En canvi, gestiona la humitat incidental guiant l'aigua per camins controlats cap a punts de descàrrega externs. Les obertures de drenatge han de romandre sense obstruccions després de la fabricació, l'acabat, la instal·lació i la neteja.
- Compatibilitat de vidre:Confirmeu el gruix, el pes, la profunditat de la butxaca i el mètode de vidre.
- Continuïtat del segell:Comproveu les cantonades, les juntes, la compressió i l'accés de substitució si escau.
- Capacitat del maquinari:Relaciona els accessoris amb el pes, les dimensions i la freqüència d'obertura de la fulla.
- Camí de drenatge:Comproveu que l'aigua tingui un recorregut definit cap a l'exterior.
Tractament superficial i aspecte a llarg termini
El tractament superficial és una part tant visual com funcional d'un sistema arquitectònic d'alumini. L'acabat influeix en el color, la textura, la resistència a l'exposició ambiental, la neteja i la qualitat percebuda de la façana acabada.
Els enfocaments comuns inclouen l'anodització, el recobriment en pols, els efectes de transferència tèrmica per a l'aspecte de la veta de la fusta i els recobriments basats en fluorocarburs per a aplicacions exteriors exigents. Cada mètode crea un caràcter de superfície diferent i s'ha de seleccionar segons l'aspecte desitjat i les condicions ambientals.
Superfícies anoditzades
L'anodització crea una capa d'òxid controlada a la superfície d'alumini. Pot produir acabats metàl·lics i un aspecte arquitectònic durador alhora que conserva una connexió visual amb el material d'alumini subjacent.
Recobriment en pols
El recobriment en pols proporciona una àmplia flexibilitat de color i s'utilitza àmpliament per a façanes residencials i comercials contemporànies. Pot suportar sistemes de color estàndard i acabats específics del projecte quan la preparació del substrat, el pretractament, el curat i la qualitat del recobriment es controlen correctament.
Efectes de veta de fusta
Les tècniques de transferència tèrmica poden crear patrons visuals que s'assemblen a la fusta tot conservant un substrat d'alumini. Aquest enfocament és útil quan un projecte busca un aspecte arquitectònic més càlid sense canviar la plataforma de material bàsic.
Què s'ha de comprovar?
| Opció d'acabat | Caràcter visual | Consideració útil |
|---|---|---|
| Anoditzat | Metàl·lic i arquitectònic | Útil on es desitja el caràcter natural de l'alumini |
| Recobriment en pols | Àmplia gamma de colors i textures sòlids | Apte per a molts programes de color residencials i comercials |
| Transferència tèrmica | Aspecte de veta de fusta | Útil per a projectes que combinen l'enquadrament contemporani amb indicis visuals més càlids |
| Recobriment de fluorocarboni | Aspecte exterior arquitectònic | Es pot considerar per a una exposició de façana més exigent quan s'especifiqui correctament |
La consistència del color també importa quan s'instal·len moltes unitats a una façana. L'especificació del projecte ha de definir el tipus d'acabat, la referència del color, les expectatives de brillantor o textura i els criteris d'inspecció acceptables.
Coincidència de sistemes amb aplicacions de construcció
Els diferents tipus d'edifici posen diferents exigències a les obertures. En lloc de buscar una configuració universal, els dissenyadors haurien d'identificar els requisits ambientals i operatius dominants del projecte.
Les prioritats solen incloure la llum del dia, la ventilació, la comoditat acústica, l'accés a la neteja, el control tèrmic i un equilibri entre les proporcions visuals i l'ús pràctic.
El funcionament repetit, les dimensions de vidre més grans, la coordinació de la façana, la seguretat, la durabilitat i l'aspecte consistent poden ser més importants.
La pressió del vent, l'ancoratge, la deflexió estructural, la gestió de l'aigua i l'accés al manteniment mereixen una revisió detallada d'enginyeria.
L'aire carregat de sal augmenta la importància de la selecció del material, la preparació de la superfície, la qualitat del recobriment, el drenatge i la resistència a la corrosió del maquinari.
Consideracions residencials
Les cases normalment requereixen obertures que siguin fàcils d'operar, netejar, ventilar i mantenir. Els dormitoris poden beneficiar-se de consideracions acústiques, les zones d'estar poden prioritzar superfícies de vidre més grans i les cuines o els banys poden requerir una ventilació pràctica. La configuració ideal depèn de l'habitació i no només de la categoria de l'edifici.
Consideracions comercials
Els edificis comercials poden tenir cicles d'obertura més freqüents i exigències de coordinació més elevades. La instal·lació repetida del mateix mòdul fa que la consistència dimensional sigui especialment important. La durabilitat del maquinari, l'accessibilitat de substitució i la uniformitat de l'acabat s'han de discutir durant la selecció del sistema.
Façanes de gran alçada i vistes
A mesura que augmenten l'alçada de l'edifici i l'exposició, el comportament del vent i l'aigua esdevé més significatiu. El marc s'ha d'analitzar juntament amb les dimensions del vidre, els punts de fixació, els montants, els travessers i la construcció de la paret circumdant. També és important coordinar el drenatge exterior i els acabats interiors perquè l'obertura funcioni correctament un cop instal·lada.
Entorns industrials
Les instal·lacions industrials poden exposar les obertures a pols, humitat, productes químics, canvis de temperatura o neteja intensiva. En aquestes situacions, el tractament de superfícies, la selecció del segell, la protecció del maquinari i l'accés al manteniment poden ser més importants que les característiques decoratives.
Com llegir una especificació tècnica
Una bona especificació tècnica hauria de fer entenedor el sistema sense dependre del llenguatge de màrqueting. Els compradors, arquitectes, enginyers i instal·ladors haurien de poder identificar què s'està subministrant realment i a quines condicions s'aplica el rendiment indicat.
| Element d'especificació | Què buscar | Per què importa |
|---|---|---|
| Aliatge i temperament | Designació exacta del material | Proporciona una base per entendre el comportament mecànic |
| Sèrie de perfils | Família nominal i dimensions de secció | Ajuda a identificar el sistema de marc i l'espai de vidre disponible |
| Acumulació de vidre | Gruix del panell, cavitat, configuració | Es relaciona directament amb els requisits de pes, tèrmics, acústics i de seguretat |
| Disseny tèrmic | Material i configuració de trencament tèrmic | Mostra com s'està gestionant la transferència de calor conductora |
| Rendiment de l'aire i l'aigua | Rendiment provat o especificat amb condicions clares | Evita interpretar números aïllats sense context |
| Resistència al vent | Grau, pressió de disseny o base de prova equivalent | Enllaça el sistema amb l'exposició del projecte i els requisits estructurals |
| Acabar | Procés de recobriment o anoditzat i referència de color | Defineix l'aspecte i les expectatives de tractament superficial |
Demaneu dibuixos de secció
Una secció de perfil és un dels documents més útils per a la comparació tècnica. Pot revelar si el producte té cambres tèrmiques, on es troba el vidre, com funcionen els segells, on funcionen els canals de drenatge i quant espai hi ha disponible per al maquinari.
Pregunteu què descriuen els números de rendiment
Els números només són valuosos quan el seu context és clar. Un coeficient tèrmic pot descriure una secció particular, l'acumulació de vidre o un conjunt complet. Es pot associar una classificació d'estanquitat o de resistència al vent amb una configuració de prova definida. Per tant, les especificacions tècniques haurien d'explicar la condició provada o calculada en lloc de presentar números sense una configuració de referència.
Separeu les característiques estàndard de les opcions específiques del projecte
Algunes característiques són estàndard per a una família de productes, mentre que altres depenen dels requisits del projecte. Una especificació clara hauria de distingir entre opcions de perfil estàndard, configuracions de vidre disponibles, opcions d'acabat, paquets de maquinari i dimensions personalitzades.
Errors comuns d'especificació i instal·lació
Molts problemes de rendiment no són causats pel propi material fonamental. Es deriven de components no coincidents, especificacions poc clares, control de fabricació deficient o detalls d'instal·lació que no estaven coordinats amb el sistema de finestres i portes.
- Triant només per aparença:Un marc prim pot semblar atractiu, però encara requereix una capacitat estructural suficient per a la mida de vidre prevista i la càrrega ambiental.
- Ignorant el pes del vidre:Un vidre més pesat canvia les càrregues de la fulla i pot afectar la selecció de maquinari, les frontisses, els corrons i la deflexió del marc.
- Tractar un número de sèrie com a puntuació de rendiment:La mateixa sèrie nominal pot contenir diferents configuracions estructurals i tèrmiques.
- Subestimació del drenatge:Una ruta de drenatge es pot bloquejar per segellador, residus, mecanitzat incorrecte o errors d'instal·lació.
- Ús de maquinari inadequat:El maquinari ha de coincidir amb les dimensions de l'obertura, el pes de la fulla, la freqüència de funcionament i l'exposició.
- Omet la coordinació de la instal·lació:Fins i tot una unitat ben dissenyada pot funcionar malament si la interfície perimetral no està correctament segellada, ancorada i drenada.
- Comparació de noms d'acabat en lloc d'especificacions:Dos recobriments amb noms de colors similars poden tenir diferents requisits de procés i característiques de rendiment exterior.
- Basant-se en un llenguatge de durabilitat vaga:Afirmacions com ara "molt fort" o "llarga durada" són menys útils que la informació definida sobre el material, l'acabat, les proves i el manteniment.
La instal·lació forma part del sistema
L'obertura s'ha d'instal·lar de manera que el seu marc es mantingui correctament alineat, assegurat mecànicament i integrat amb la construcció de la paret. Les juntes perimetrals requereixen materials i detalls adequats per gestionar el moviment i la humitat.
L'alineació és especialment important per als sistemes lliscants i multipunt. Un marc lleugerament fora de lloc pot crear una compressió desigual, un desgast prematur del maquinari o un funcionament difícil. Per tant, les toleràncies d'instal·lació s'han de definir abans de començar el treball.
Per què és important la fabricació de precisió
L'extrusió és només l'inici del procés de fabricació. Les obertures arquitectòniques solen incloure tall, mecanitzat CNC, perforació, processament de cantonada, muntatge, envidrament, segellat, acabat de superfícies, inspecció i embalatge. Cada etapa pot influir en el muntatge final.
La coherència dimensional és especialment important perquè les finestres i les portes contenen múltiples components que interactuen. Si la posició d'un forat, la longitud de tall, la junta de cantonada o la butxaca de vidre no són coherents, el problema pot aparèixer més tard com a problema de maquinari, problema d'alineació, problema de segellat o ajust d'instal·lació.
Control d'extrusió
Els perfils extrusats han de mantenir la geometria de la secció prevista dins de les toleràncies definides. La consistència esdevé més important quan els perfils s'uneixen en grans conjunts o quan s'han d'alinear visualment diverses unitats a través d'una façana.
Processament CNC
El mecanitzat controlat per ordinador pot millorar la repetibilitat dels forats de maquinari, característiques de drenatge, posicions de mànec, interfícies de cantonada i altres operacions crítiques. El valor del mecanitzat no rau només en l'automatització, sinó en el control i la inspecció de processos repetibles.
Qualitat de muntatge
Els equips de muntatge han d'entendre la relació entre les dimensions del marc, els segells, el vidre, el maquinari i el drenatge. La col·locació correcta dels components pot ser tan important com la qualitat dels components. Una junta premium instal·lada incorrectament continua sent un defecte d'instal·lació.
Punts d'inspecció
- Inspecció de material entrant:Confirmeu l'aliatge especificat, les dimensions del perfil i l'estat visible del material.
- Inspecció de mecanitzat:Comproveu els forats crítics, les ranures, les obertures de drenatge i les dimensions amb els dibuixos aprovats.
- Inspecció de muntatge:Verifiqueu l'alineació de les cantonades, la instal·lació del maquinari, la continuïtat del segellat i el suport del vidre.
- Inspecció funcional:Feu servir les unitats representatives repetidament per confirmar el moviment suau i el bloqueig.
- Inspecció final:Reviseu el color, l'aspecte del recobriment, les ratllades, les marques de manipulació i els defectes visibles de la superfície.
Un procés de producció disciplinat crea una connexió més forta entre l'especificació tècnica i el que arriba a l'obra. Aquesta connexió és especialment valuosa per a projectes amb mòduls repetits o una estricta coordinació de façanes.
Un marc pràctic de selecció
Un procés de selecció sistemàtic pot fer més clar el treball de les especificacions i reduir el risc de passar per alt un requisit crític.
- Definir l'entorn de l'edifici:Identifiqueu el clima, l'exposició, l'alçada de l'edifici, l'orientació, la humitat, l'exposició a la sal i les condicions de neteja.
- Definiu la funció d'obertura:Decidiu si la ventilació, grans obertures clares, moviment compacte, seguretat, accés o control acústic tenen la màxima prioritat.
- Definiu el requisit de vidre:Establiu el gruix del vidre, el nombre de vidres, les característiques de seguretat, els objectius acústics i el pes unitari esperat.
- Definir els requisits estructurals:Reviseu les dimensions d'obertura, les càrregues del vent, l'envergadura, l'ancoratge i les forces operatives previstes.
- Definiu els requisits tèrmics:Determineu si cal una configuració de trencament tèrmic i coordina-la amb el sistema de vidre.
- Definir tractament superficial:Seleccioneu l'anodització, el recobriment en pols, l'aspecte de la veta de la fusta o un altre acabat especificat segons l'exposició ambiental i la intenció arquitectònica.
- Definiu el maquinari:Fes coincidir frontisses, panys, nanses, corrons, tirants i altres accessoris amb la mida de la banda i la freqüència de funcionament.
- Revisa la instal·lació:Confirmeu les interfícies de paret, ancoratge, calces, juntes perimetrals, drenatge i accés d'ajust.
- Revisa la documentació:Assegureu-vos que els dibuixos, les especificacions, els criteris d'inspecció i les mostres d'acabat aprovades siguin coherents amb l'ordre de producció.
Per als equips de projecte que comparen sistemes, una matriu d'avaluació útil pot mantenir les discussions centrades en característiques mesurables en lloc de descripcions generals de productes.
| Categoria d'avaluació | Pregunta clau | Evidència preferida |
|---|---|---|
| Material | L'aliatge i el tremp estan clarament definits? | Especificació tècnica del material |
| Perfil | La secció s'adapta a la mida de l'obertura i la càrrega? | Dades de dibuix i disseny de la secció |
| Envidrament | El sistema pot suportar l'acumulació de vidre necessària? | Dimensions de la butxaca de vidre i dades de càrrega |
| Tèrmica | L'estratègia tèrmica és adequada per a l'edifici? | Detalls del sistema i dades de rendiment tèrmic |
| El temps | Com es gestionen l'aire i l'aigua? | Disseny de segell, disseny de drenatge i dades de prova |
| Maquinari | El sistema operatiu és compatible amb la faixa? | Programació de maquinari i capacitat de càrrega |
| Acabar | El tractament superficial és adequat per al medi ambient? | Especificació d'acabat i estàndard d'inspecció |
| Instal·lació | Es pot instal·lar i ajustar la unitat de manera coherent? | Detalls de la instal·lació i declaració del mètode |
L'especificació més útil és aquella que es pot entendre pels equips de disseny, adquisició, producció, control de qualitat i instal·lació sense requerir interpretacions diferents en cada etapa.
Quan la personalització té sentit
Les configuracions personalitzades poden ser útils quan els mòduls estàndard no coincideixen completament amb els requisits del projecte. Les àrees de personalització habituals inclouen dimensions del perfil, mida d'obertura, configuració de vidre, combinacions de maquinari, acabat, color, construcció de trencament tèrmic i detalls especials de la interfície.
La personalització encara s'ha de controlar mitjançant un procés tècnic documentat. Un producte personalitzat necessita dibuixos aprovats, toleràncies definides, requisits de material clars i un mètode d'inspecció coherent. La personalització és més eficaç quan resol un requisit real del projecte en lloc d'afegir complexitat sense un benefici funcional.
El paper de la comunicació tècnica
Una bona comunicació entre l'equip del projecte i el fabricant pot evitar problemes evitables. La informació important inclou les dimensions d'obertura, les especificacions del vidre, l'exposició ambiental prevista, les prioritats de rendiment, el funcionament preferit, els requisits d'acabat, les limitacions d'instal·lació i les normes locals rellevants.
Les preguntes clares solen produir millors respostes que les sol·licituds àmplies. Sol·licitar una secció de perfil, grau d'aliatge, rang de vidre, tipus de maquinari, material de segellat, procés de tractament de superfícies i classificació de rendiment aplicable crea una conversa tècnica més útil que simplement preguntar si un producte és "d'alta qualitat".
Preguntes freqüents
Les preguntes següents aborden consideracions tècniques habituals a l'hora de seleccionar i especificar obertures arquitectòniques modernes d'alumini.
Què fa que l'alumini sigui adequat per a finestres i portes arquitectòniques modernes?
L'alumini combina un pes estructural relativament baix amb una resistència mecànica útil, una excel·lent flexibilitat d'extrusió, estabilitat dimensional i una àmplia gamma d'opcions d'acabat superficial. Aquestes propietats permeten als fabricants crear seccions de perfil detallades que integren butxaques de vidre, cambres, segells, vies de drenatge i interfícies de maquinari.
El 6061-T6 és sempre millor que el 6063-T5?
El número 6061-T6 en general ofereix una resistència mecànica més alta, mentre que el 6063-T5 s'adapta àmpliament a l'extrusió arquitectònica i la producció de perfils detallats. L'aliatge adequat depèn dels requisits estructurals, la geometria de la secció, les necessitats de fabricació i l'aplicació prevista.
Què em diu un número de sèrie de fotogrames?
Un número de sèrie normalment identifica una família de perfils o una dimensió de bastidor nominal dins d'un sistema concret. És útil per a l'organització i la comparació, però no s'ha de tractar com una qualificació de rendiment universal perquè l'aliatge, el gruix de la paret, el disseny de la cambra, el vidre, el maquinari i les condicions de prova poden variar.
Per què s'utilitzen ponts tèrmics en marcs d'alumini?
Un trencament tèrmic interromp el camí conductor directe a través del marc metàl·lic. Això pot millorar el rendiment tèrmic i ajudar a gestionar les temperatures de la superfície interior quan el sistema complet està dissenyat correctament amb un envidrament i un segellat adequats.
Quin estil d'obertura és millor per a la ventilació?
No hi ha una configuració única per a cada habitació. Els dissenys de tancaments i tendals poden proporcionar ventilació directa, mentre que els sistemes lliscants poden ser més adequats quan l'espai lliure d'obertura disponible és limitat. L'elecció ha de tenir en compte el flux d'aire, la disposició de l'habitació, l'accés a la neteja, l'exposició a la intempèrie i els hàbits operatius.
Quina importància té la selecció de vidre?
El vidre és una de les parts més importants de l'obertura completa. El seu gruix, pes, configuració del panell, característiques de seguretat i propietats tèrmiques o acústiques afecten el disseny del marc, la selecció de maquinari, la compatibilitat amb la butxaca de vidre i el rendiment general.
Es pot personalitzar el color de la superfície?
Molts sistemes arquitectònics d'alumini admeten una àmplia gamma de colors i acabats. Depenent del tractament seleccionat, la personalització pot incloure colors arquitectònics estàndard, efectes metàl·lics, aspectes de veta de fusta i referències de colors específiques del projecte.
Què s'ha de comprovar abans de començar la producció?
Confirmeu el sistema de perfil aprovat, l'aliatge i el tremp, les dimensions d'obertura, l'acumulació de vidre, el maquinari, els segells, la disposició del drenatge, l'acabat, la referència del color, les toleràncies, les interfícies d'instal·lació i els requisits de rendiment aplicables. Els dibuixos aprovats haurien de reflectir la configuració final de producció.
Les obertures de vidre grans poden utilitzar el mateix sistema que les finestres residencials més petites?
No necessàriament. Les obertures més grans introdueixen diferents requisits estructurals i de maquinari, especialment quan el vidre es fa més pesat o augmenta l'exposició al vent. Els conjunts més grans s'han de revisar utilitzant les seves dimensions reals, càrregues, geometria del perfil, reforç, envidrament i condicions d'ancoratge.
Com s'ha d'avaluar el rendiment meteorològic?
L'estanquitat a l'aire, l'estanqueïtat a l'aigua i la resistència al vent s'han de considerar juntament amb el conjunt complet. Reviseu els segells, les juntes de cantonada, les vies de drenatge, la geometria del perfil, el vidre, la compressió del maquinari, les interfícies d'instal·lació i les condicions en què s'han aconseguit els resultats de les proves indicats.
Per què és tan important la qualitat de la instal·lació?
La instal·lació determina si el marc d'enginyeria pot funcionar correctament a l'edifici real. L'alineació, els ancoratges, les juntes perimetrals, el drenatge, el suport del vidre i l'ajust del maquinari influeixen en el funcionament i el rendiment meteorològic. Un producte ben dissenyat encara pot tenir un rendiment inferior si la instal·lació és inconsistent.
Quina informació ha de rebre un fabricant per a un projecte personalitzat?
La informació útil del projecte inclou mides d'obertura, tipus d'edifici, exposició ambiental, estil d'obertura desitjat, configuració de vidre, requisits estructurals, expectatives tèrmiques, acabat i color, preferències de maquinari, restriccions d'instal·lació i estàndards tècnics rellevants.
Construir millors obertures mitjançant una millor especificació
El rendiment d'una obertura de façana moderna és el resultat de moltes decisions connectades. L'alumini proporciona una plataforma estructural adaptable, però el resultat final també depèn del disseny del perfil, la selecció d'aliatges, envidrament, separació tèrmica, segells, ferreteria, drenatge, tractament superficial, precisió de fabricació i instal·lació.
Per tant, una especificació reflexiva comença amb les condicions reals de l'edifici. Un cop enteses aquestes condicions, és més fàcil seleccionar una configuració d'obertura, definir una família de marc adequada, coordinar el sistema de vidre, identificar les característiques meteorològiques i tèrmiques necessàries i establir els punts d'inspecció necessaris durant la producció i la instal·lació.
Aquest enfocament també crea una millor comunicació en tot el projecte. Els arquitectes poden explicar la intenció del disseny, els enginyers poden definir els requisits de rendiment, els equips de contractació poden comparar configuracions tècniques, els fabricants poden preparar documents de producció precisos i els instal·ladors poden treballar des d'un conjunt clar de detalls de la interfície.
Per a projectes que requereixen una combinació de rendiment estructural, línies arquitectòniques netes, gestió del temps, acabats flexibles i funcionament pràctic a llarg termini, els sistemes d'alumini dissenyats amb cura proporcionen una base versàtil. La clau no és triar la configuració més complicada, sinó triar la configuració que s'ajusti a l'edifici, a l'entorn i a la manera en què la gent utilitzarà l'espai.
Necessites una configuració tècnica per al teu projecte?
Per a la selecció de perfils específics del projecte, configuracions d'obertura, compatibilitat de vidre, acabats superficials i requisits arquitectònics personalitzats,contacta amb nosaltresper discutir els detalls tècnics amb l'equip del fabricant.
